970 Extreme3 R2.0 與 AMD8320

AMD 8320 + 970 Extreme3 R2.0超頻設定



1. 支援 ASRock DuraCap, 數位電源
2. 支援 AM3+ 處理器, 八核心處理器
3. 支援雙通道 DDR3 2100(OC)
4. 2 x PCIe 2.0 x16 插槽, 支援 AMD Quad CrossFireX™ 和 CrossFireX™
5. 4 x USB 3.0 (2 Front, 2 Rear), 5 x SATA3, 1 x eSATA3
6. 支援 XFast 555, X-Boost, Fast Boot, Restart to UEFI, 除濕機, OMG, Internet Flash
7. 7.1 聲道高傳真音效, 支援內容保護功能 (Realtek ALC892 音源編碼解碼器)

http://www.asrock.com.tw/mb/AMD/970%20Extreme3%20R2.0/index.tw.asp?cat=Manual

先來了解一下預設FX8320的性能
在預設的3.5Ghz (200*17.5)

了解到FX8320的基本效能之後就可以開始著手這次的目標，
FX8320超頻至FX8350的預設頻率，
由官網得知FX8350的預設時脈達到4Ghz，
CPB之後更可達4.2Ghz

第一步驟:請重新開機，進入970 Extreme3 R2.0 UEFI界面
請按DEL 進入  Main Screen(主要畫面)

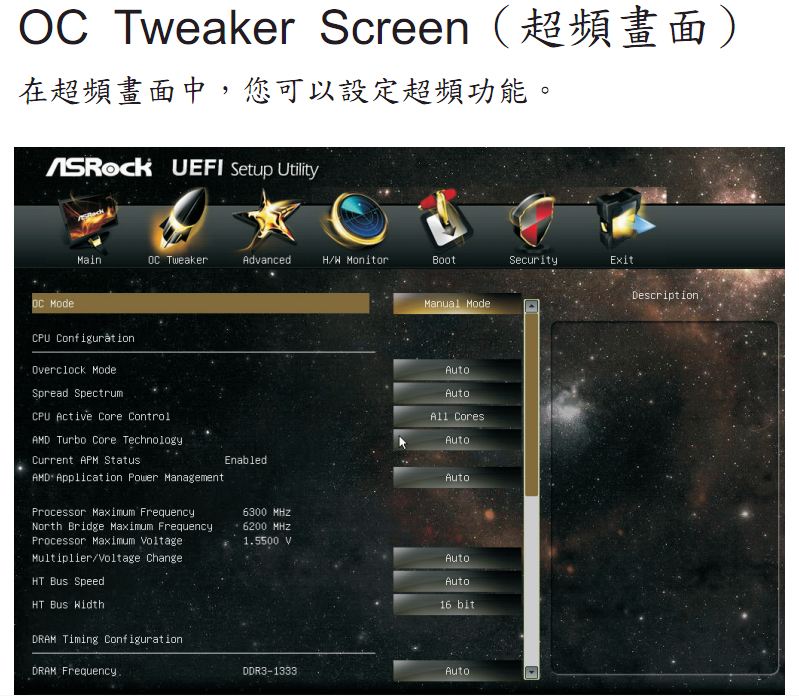

第二步驟:進入OC Tweaker頁面



1.請在OC Mode選項設定 Manual。使用手動模式調整。
2.Overclock Mode設定 Manual。使用手動模式調整。
3.AMD Turbo Core Technology 設定Disabled。如此不受cpu本身的超頻功能影響頻率。
4.接下來只需要將原本預設倍頻17.5，修改到20倍 or 21倍，就完成超頻動作。

第三步驟:
為了防止主機板啟動:節能(省電模式)，導致頻率、電壓受到影響
需要去 Advanced Screen設定。



在選擇CPU Configuration 子項目



1.將 Cool'n Quite 設定 disabled ，關閉省電模式。
2.Enhanced Halt State(C1E)設定disabled ，強化停止模式，關閉省電功能。
3.CPU thermal Throttle這部分是監控CPU內部熱量控制機制，
當超頻過頭熱量過高，這是一個保護機制。

但是如果使用 塔型散熱器/水冷散熱器，
溫度控制壓在70度左右，設定值:DISABLED，防止CPU進入保護關機。
我自己使用 利名Utral 120A +12CM 1000PRM X 1


但如果使用原廠散熱器，超頻到4.0~4.2GHz以上，
CPU thermal Throttle 建議設定開啟，
原廠風扇 高轉速6300多轉，也是容易就散熱不良，CPU進入保護關機，但相對安全。

超頻要注意自己CPU的溫度變化，1000元左右 塔型散熱器是個不錯的方案!
8320可以超頻到8350的最高時脈 4.2GHz，倍頻21，電壓主機版auto。
